ЗАКЛЮЧЕНИЕ СПЕЦИАЛИСТА

№ ...

... ООО «ЭКЦ «Автотранспорт» и ... заключили договор ... на проведение химического исследования вещества, отобранного из головки блока двигателя автомобиля ... .

На разрешение исследования поставлен следующий вопрос:
1. Определить состав вещества, отобранного из каналов системы охлаждения двигателя в головке блока?

ИССЛЕДОВАНИЕ

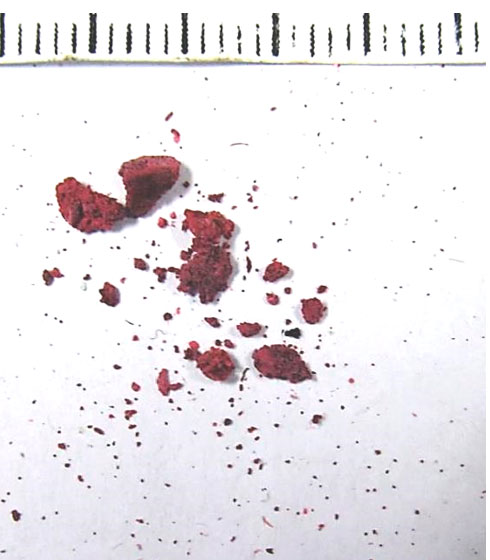

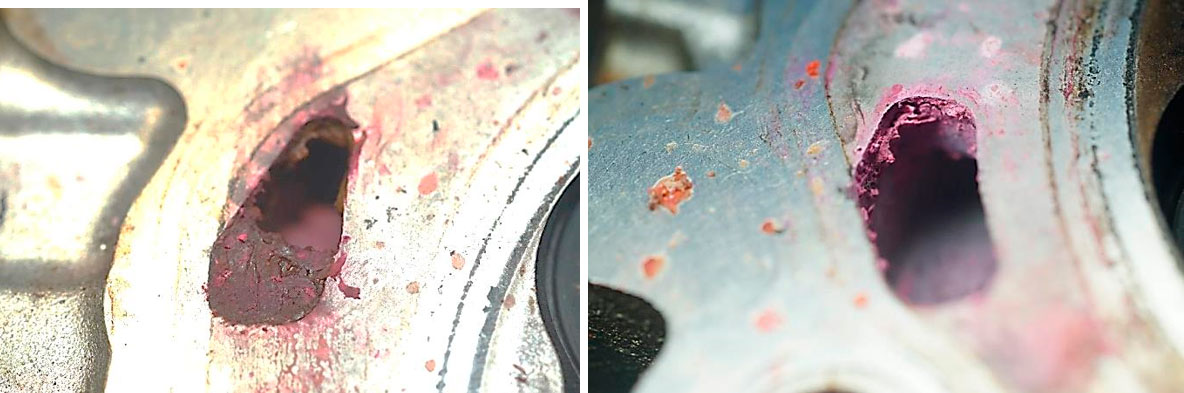

Из головки блока цилиндров (ГБЦ) двигателя (из каналов системы охлаждения) было отобрано вещество красно-розового цвета – фото 1-3.

1. Микроскопическое исследование

Микроскопическое исследование проводилось с целью выявления характерных особенностей образца исследуемого вещества, отобранного из головки блока цилиндра (ГБЦ) двигателя автомобиля.

Микроскопическое исследование образца вещества проводилось при искусственном освещении в отраженном свете оптического микроскопа МБС-10 при увеличении 16-56х. Цветовой тон ЛКП указан таким, каким он воспринимается в поле зрения микроскопа.

Микрофотосъемка проводилась с помощью следующего оборудования:
- микроскопа Leica MZ16, оснащенного цифровой цветной FireWire камерой Leica DFC420, в комплекте, физическое разрешение 2592х1944 Leica DFC420 Digital Cam & SW Kit;
- микроскопа Leica S6E, оснащенного цифровым фотоаппаратом Canon PowerShot S40, в программной среде RemoteCapture v. 1.1.

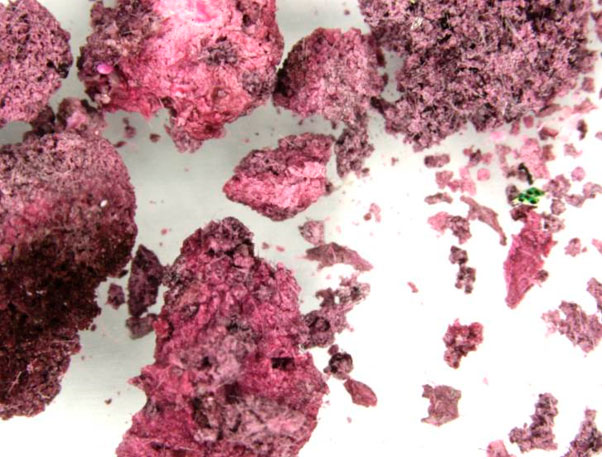

Полученная микрофотография приведена на фото 4.

В результате микроскопического исследования установлено, что вещество, отобранное из ГБЦ двигателя, возможно является концентратом антифриза (смесь этиленгликоля и присадок), образовавшийся в результате улетучивания воды из водного раствора антифриза при нагревании, а также продуктов окисления этиленгликоля молекулярным кислородом (пероксиды, формальдегид, муравьиная кислота и ее соли).

С целью проверки этого предположения был проведен модельный эксперимент: в фарфоровую чашку наливали 5 мл антифриза красного цвета и нагревали при температуре 90-100оС до образования пластичного вещества красного цвета. При этом установлено, что образовавшееся вещество по внешним признакам, похоже на вещество, отобранное из головки блока цилиндра (ГБЦ) двигателя.

2. Исследование методом ИК – Фурье - спектроскопии

Исследование методом ИК-Фурье-спектроскопии проводилось с целью определения состава вещества и сравнения его по этому признаку.

Пробу для регистрации ИК-спектров готовили в виде пленок на металлических окошках.

Регистрацию ИК-спектров проводили на ИК-Фурье спектрофотометре «InfralumFT-801, соединенном с ИК - микроскопом, помещая пробы в фокус ИК - микроскопа. Спектральный диапазон регистрации 4000-600 см^-1, режим пропускания, разрешение 4 см^-1, число сканирований 50.

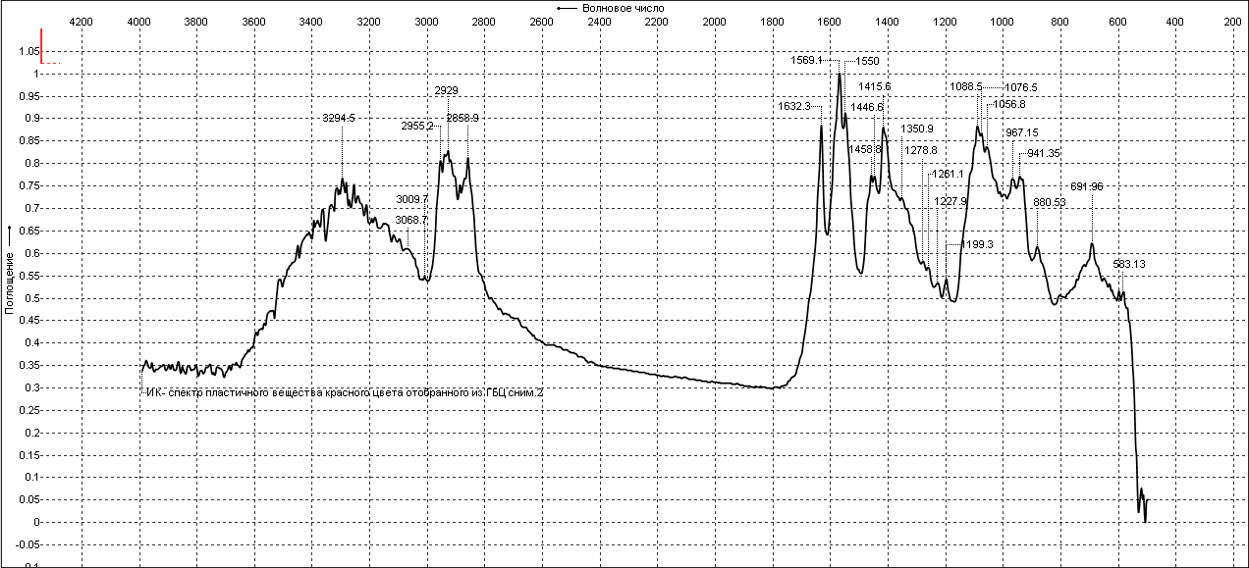

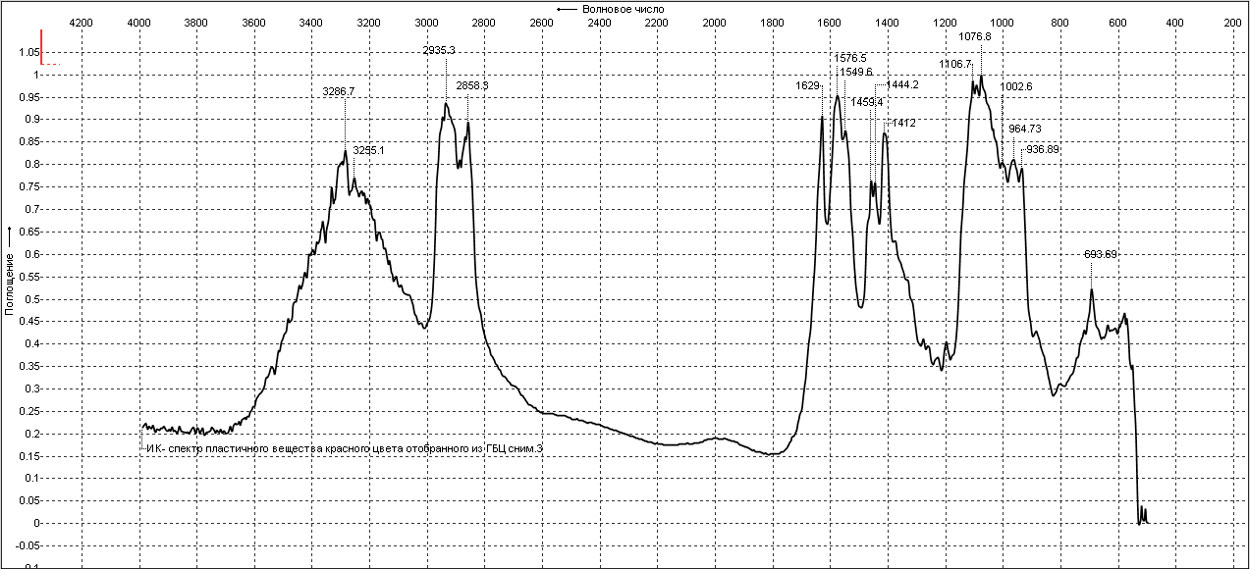

Полученные ИК-спектры приведены на рис. 1, 2.

Наиболее информативной для идентификации этиленгликоля, является область «отпечатков пальцев» (1500 - 650 см^-1), в которой у этиленгликоля наблюдается три полосы поглощения: при 1085-1087, 1044 и 864-883 см^-1.
ИК – спектры образца пластичного вещества красного цвета, отобранного из ГБЦ, приведенные на рис. 1, 2, содержат совокупность полос поглощения характерные для смеси этиленгликоля, солей карбоновых кислот и силикатов:
2955, 2929, 2859 см^-1 – валентные колебания СН_2- и СН_3- групп;
1550-1577 см^-1 - колебания относящиеся к карбоксилат-анионам СОО- насыщенных и ненасыщенных кислот;
1412-1415, 1459 см^-1 – деформационные колебания СН_2- группы;
1088, 1077, 1057 см^-1 – валентные колебания С-ОН первичных гидроксильных групп спиртов (этиленгликоля);
881 см^-1 колебания С-ОН гидроксильных групп спиртов;
1629-1632 см^-1 – колебания относящиеся к ОН –группам воды;
967, 937 - 941 см^-1 – деформационные колебания СН_2- группы;
1106 см^-1 – ассиметричные валентные колебания Si–O (силикатов).
3000-3600 см^-1 - широкая интенсивная полоса характерная для валентных колебаний гидроксильной (спиртовой) группы этиленгликоля и воды, связанной водородными связями.

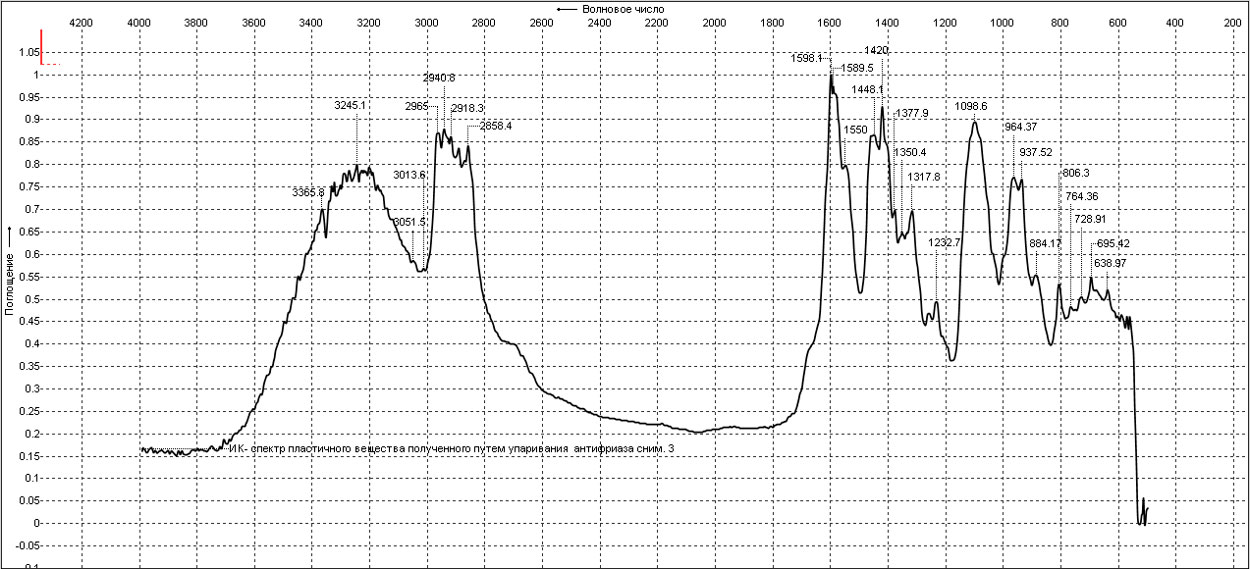

ИК – спектр пластичного вещества (концентрата), полученный путем упаривания воды из антифриза в результате модельного эксперимента, приведенный на рис. 3, имеет близкое сходство со спектром образца пластичного вещества красного цвета, отобранного из ГБЦ двигателя автомобиля (рис. 2).

В ИК – спектре, полученного концентрата содержится совокупность полос поглощения характерная для смеси этиленгликоля, солей карбоновых кислот и силикатов:
2965, 2940, 2858 см^-1 – валентные колебания СН_2- и СН_3- групп;
1550-1598 см^-1 - колебания относящиеся к карбоксилат-анионам СОО- насыщенных и ненасыщенных кислот;
1420, 1448 см^-1 – деформационные колебания СН_2- группы;
884 см^-1 колебания С-ОН гидроксильных групп спиртов;
964, 937 см^-1 – деформационные колебания СН_2- группы;
1097 см^-1 – широкая полоса ассиметричных валентных колебаний Si–O (силикатов) и колебаний С-ОН первичных гидроксильных групп спиртов (этиленгликоля);
3000-3600 см^-1 - широкая интенсивная полоса характерная для валентных колебаний гидроксильной (спиртовой) группы этиленгликоля и воды, связанной водородными связями.

Таким образом, можно констатировать: образец пластичного вещества красного цвета, отобранный с головки блока цилиндров (ГБЦ) двигателя содержит этиленгликоль, ингибитор коррозии на основе солей органических (карбоновых) кислот и силикат, то есть является концентратом антифриза (смесь этиленгликоля и присадок), образовавшийся в результате испарения воды из водного раствора антифриза.

ВЫВОДЫ:

1. Образец пластичного вещества красного цвета, отобранный с головки блока цилиндров (ГБЦ) двигателя содержит этиленгликоль, ингибитор коррозии на основе солей органических (карбоновых) кислот и силикат, то есть является концентратом антифриза (смесь этиленгликоля и присадок), образовавшийся в результате испарения воды из водного раствора антифриза.

Данное вещество могло возникнуть при значительном перегреве антифриза (двигателя) или при использовании (смешивании, добавлении) недопустимого антифриза для данного типа двигателя.

Эксперт ... .
