Экспертиза дизельной форсунки марки «BOSCH»

105037, г. Москва, Измайловский проезд, д. 11, стр.2.
тел. +7 (495) 234-78-05; +7 (495) 764-27-21
www.avtotehexpert.ru, е-mail: avtotehexpert@mail.ru

ЗАКЛЮЧЕНИЕ СПЕЦИАЛИСТА

... ООО «ЭКЦ «Автотранспорт» и ... заключили договор № ... на проведение автотехнического исследование топливной форсунки (номер FW939K54 6AB, 0445117 053).

На разрешение экспертизы поставлен вопрос:
а) Какова работоспособность форсунки, имеются ли дефекты и неисправности и вызваны ли они использованием некачественного топлива?

Исследование поручено ... .

ИСХОДНЫЕ ДАННЫЕ

1. Топливная форсунка (номер FW939K54 6AB, 0445117 053).

ИСПОЛЬЗУЕМАЯ ЛИТЕРАТУРА И ИСТОЧНИКИ ИНФОРМАЦИИ

1. Методические рекомендации для судебных экспертов «Исследование автомототранспортных средств в целях определения стоимости восстановительного ремонта и оценки» - РФЦСЭ при Минюсте России, Москва 2018 г.
2. Экспертиза технического состояния и причины неисправностей автомобильной техники – ООО «Издательство «АБС», 2019 г.
3. Автомобильный справочник – «BOSCH» - 2-е издание – изд. «За рулем» - 2004 год.
4. Система управления дизельными двигателями – «BOSCH», изд. «За рулём», 2004 г.
5. ГОСТ 27.102-2021 Надежность в технике. Надёжность объекта. Термины и определения.
6. Сайты сети интернет: www.emex.ru, www.auto2х2.ru, www.jpnmotors.ru.

ТЕРМИНЫ

(согласно ГОСТу 27.102-2021 Надежность в технике. Надёжность объекта. Термины и определения)

- объект: Предмет рассмотрения, на который распространяется терминология в области надежности. - техническое состояние: Состояние объекта в определенный момент времени, при определенных условиях внешней среды, характеризующееся фактическими значениями параметров, установленных в документации. - исправное состояние (исправность): Состояние объекта, в котором все параметры объекта соответствуют всем требованиям, установленным в документации на этот объект. - неисправное состояние (неисправность): Состояние объекта, в котором хотя бы один параметр объекта не соответствует хотя бы одному из требований, установленных в документации на этот объект. - работоспособное состояние: Состояние объекта, в котором значения всех параметров, характеризующих его способность выполнять заданные функции, соответствуют требованиям нормативной и технической документации. - неработоспособное состояние: Состояние объекта, в котором значение хотя бы одного из параметров, характеризующих способность объекта выполнять заданные функции, не соответствует требованиям документации на этот объект. - отказ: Событие, заключающееся в нарушении работоспособного состояния объекта. - дефект: Каждое отдельное несоответствие объекта требованиям, установленным в документации. - повреждение: Нарушение исправного состояния объекта при сохранении его работоспособного состояния. - конструктивный отказ: Отказ, возникший по причине, связанной с несовершенством конструкции или нарушением установленных правил и (или) норм проектирования и конструирования. - производственный отказ: Отказ, возникший по причине, связанной с несовершенством или нарушением установленного процесса изготовления объекта или его ремонта, выполняемого на ремонтном предприятии. - эксплуатационный отказ: Отказ, возникший по причине, связанной с нарушением установленных правил и (или) условий эксплуатации объекта. - деградационный отказ: Отказ, обусловленный естественными процессами старения, износа, коррозии и усталости при соблюдении всех установленных правил и (или) норм проектирования, изготовления и эксплуатации объекта.

ИССЛЕДОВАНИЕ

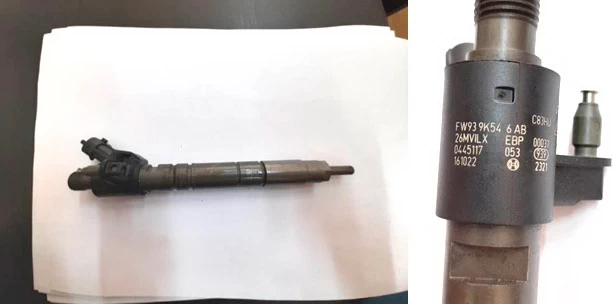

... в ООО «ЭКЦ «Автотранспорт» поступила дизельная форсунка (номер FW939K54 6AB, 0445117 053) – фото 1,2. Данный номер форсунки соответствуют пьезоэлектрической форсунки марки «BOSCH».

Внешний осмотр форсунки проводился с применением фотоаппарата марки Sony SLT-A58K, дополнительного увеличительного объектива марки Sony SAL50M28 и микроскопа марки МИКМЕД 2000R.

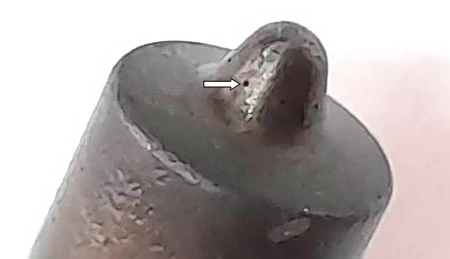

Внешние повреждения на форсунке отсутствуют, сопла распылителя не забиты – фото 3.

На территории специализированного технического центра ... была проведена диагностика представленной форсунки.

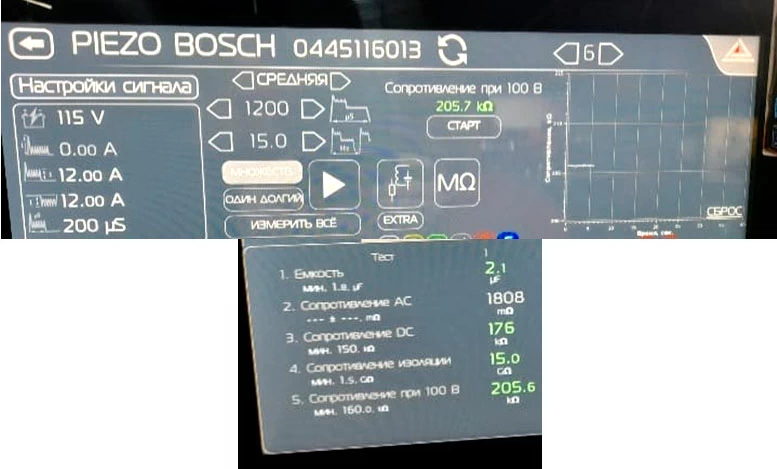

При диагностике электрической части форсунки зафиксировано, что все параметры (ёмкость, сопротивления) находятся в допустимых значениях – фото 4-6.

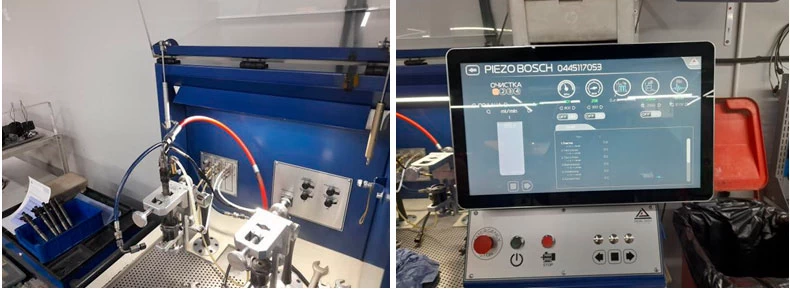

Далее форсунка была установлена на диагностический стенд (марки «DESEL EASY» - фото 7,8) для проведения следующих тестов: очистка, тесты утечки, обратное давление, полная нагрузка, обратный слив, предвспрыск, малая нагрузка, средняя нагрузка.

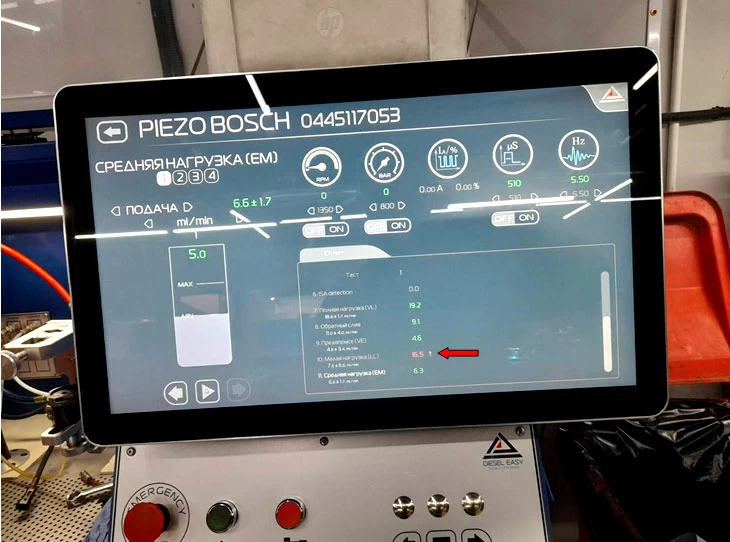

При диагностике форсунки на стенде установлено, что все показатели находятся в допустимых значениях за исключением показателя подачи топлива на малой нагрузке - выходит за допустимые значения в сторону увеличения (показатель в красной зоне - на фото показаны красной стрелкой) – фото 9.

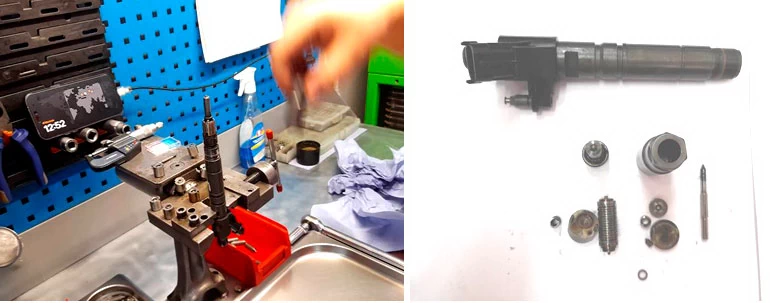

Учитывая, что показатель подачи топлива на малой нагрузке на форсунке выше допуска (в красной зоне), то было принято решение разобрать данную форсунку с целью фиксации технического состояния и повреждений её деталей – фото 10,11.

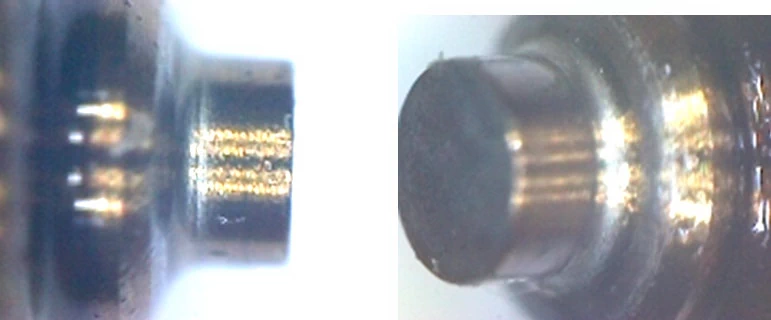

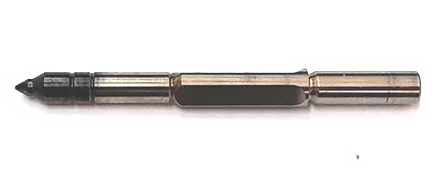

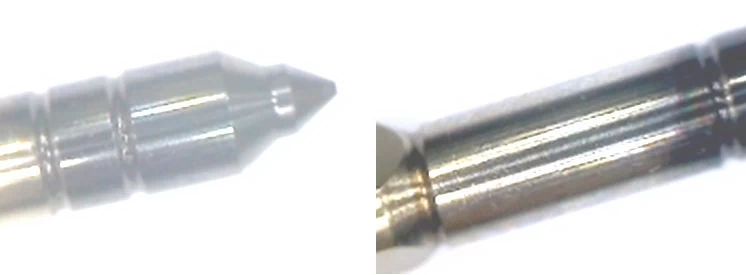

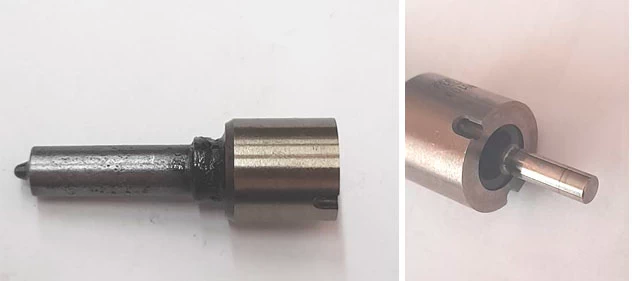

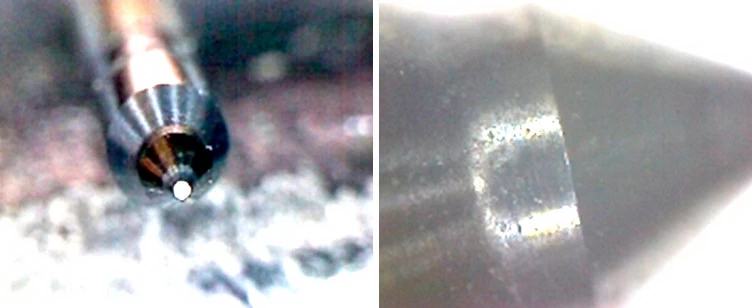

При осмотре иглы распылителя форсунки зафиксировано отсутствие износа и повреждений на её рабочей и контактной поверхности, а также отсутствие нагарообразных наложений (черный цвет наконечника – это твердосплавное напыление для увеличения износостойкости материала) – фото 12-16.

Внутри распылителя отсутствуют нагарообразные наложения, игла в распылителе перемещается без подклинивания – фото 17, 18.

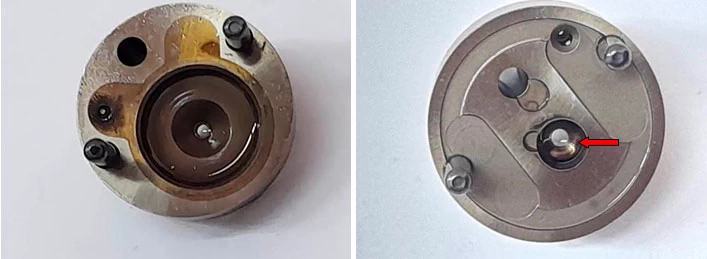

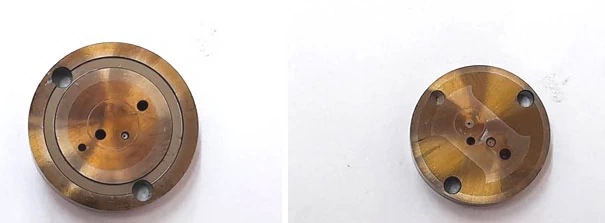

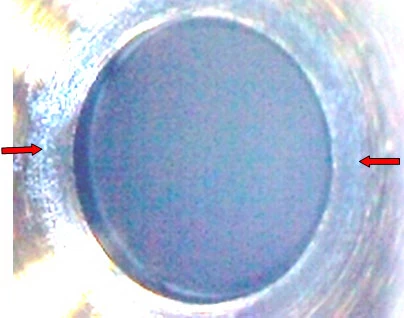

Корпус клапана без повреждений. В посадочном месте клапана и на самом клапане отсутствуют повреждения и износ – фото 19-25.

Гидрокомпенсатор форсунки без повреждений – фото 26. Пьезоэлемент не демонтировался, так как по электрической части все параметры находятся в допустимых значениях – фото 27.

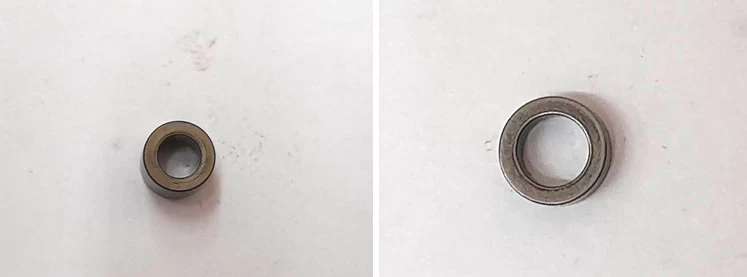

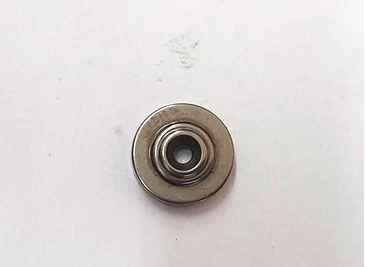

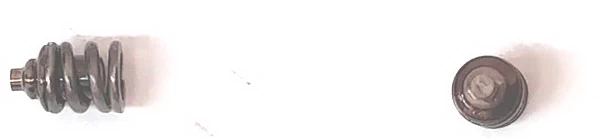

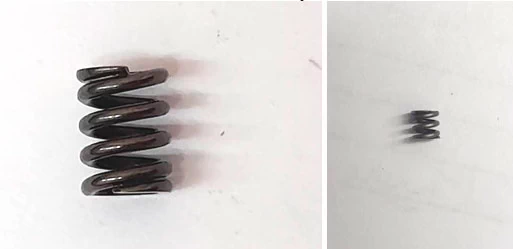

Проставка клапана, а также шайба, втулки и пружины форсунки без повреждений – фото 28-34.

В процессе диагностики форсунки на стенде сотрудники технического центра ... сообщили специалисту, что у всех форсунок марки «BOSCH» с номером 0445117053, которые они исследовали ранее, показатели подачи топлива на малой нагрузке также выходили за допустимые значения в сторону увеличения по причине заводских настроек и регулировок.

В результате диагностики и разборки форсунки не зафиксированы признаки её работы на некачественном топливе (отсутствует характерный износ деталей и нагарообразные наложения).

ВЫВОДЫ

1. У представленной на исследование форсунки марки «BOSCH» с номером 0445117 053 показатели подачи топлива на малой нагрузке выходят за допустимые значения в сторону увеличения. Все остальные показатели в допуске.

Выход за допустимые значения показателя подачи топлива на малой нагрузке не связан с использованием некачественного топлива, а возможен по причине соответствующих заводских настроек и регулировок (после их коррекции форсунка будет в работоспособном состоянии).

Специалист ... .
