ЗАКЛЮЧЕНИЕ СПЕЦИАЛИСТА

105037, г. Москва, Измайловский проезд, д. 11, стр.2.
тел. +7 (495) 234-78-05; +7 (495) 764-27-21
www.avtotehexpert.ru, е-mail: avtotehexpert@mail.ru

ЗАКЛЮЧЕНИЕ СПЕЦИАЛИСТА

№ 35/20

«...» ... 2020 г.

... 2020 года ... и ООО «ЭКЦ «Автотранспорт» заключили договор №35/20 на проведение автотехнического исследования автомобиля AUDI Q7, VIN: ... .

На разрешение исследования поставлен вопрос:
1. Имеются ли неисправности в CAN шинах – комбинации приборов, блока управления двигателя и комфорта?

Исследование поручено специалисту ..., имеющему высшее техническое образование (Московский автомеханический институт) по специальности инженер-механик, квалификацию судебного эксперта по специальностям «Исследование транспортных средств в целях определения стоимости восстановительного ремонта и остаточной стоимости», «Исследование технического состояния транспортных средств», «Исследование обстоятельств дорожно-транспортного происшествия»; «Исследование следов на транспортных средствах и месте дорожно-транспортного происшествия» (транспортно-трасологическая диагностика), полученных в Российском Федеральном Центре Судебной Экспертизы при Министерстве Юстиции РФ и в Московском автодорожном институте (МАДИ), квалификацию эксперта-автотехника I категории (ГТУ МАДИ), являющийся экспертом-техником и зарегистрированный в государственном реестре Минюста (номер 4551), стаж экспертной работы с 2002 года по настоящее время.

ИСХОДНЫЕ ДАННЫЕ:

1. Автомобиль AUDI Q7, VIN: ... .

ИСПОЛЬЗУЕМАЯ ЛИТЕРАТУРА И ИСТОЧНИКИ ИНФОРМАЦИИ

Экспертное исследование технического состояния транспортных средств, - М.: ВНИИСЭ, - 1984.
2. Методическое руководство «Исследование недостатков легковых автомобилей отечественных моделей, находящихся в эксплуатации - РФЦСЭ, Москва 2006 г.
3. «Методические рекомендации по проведению судебных автотехнических экспертиз и исследований колесных транспортных средств в целях определения размера ущерба, стоимости восстановительного ремонта и оценки», ФБУ РФЦСЭ при Минюсте России, Москва 2018.
4. Автомобильный справочник – «BOSCH» - 2-е издание – изд. «За рулем» - 2004 год.
5. Электрическое и электронное оборудование автомобилей – изд. ЗАО «АлфамерПаблишинг», 2012 год.
6. Автомобильная электроника – изд. «НТ Пресс», 2008 год.
7. Электроника в автомобиле – изд. «СОЛОН-ПРЕСС», 2015 год.
8. Бортовая диагностика – ООО «Издательство «За рулём», 2012 год.
9. Руководство по ремонту и эксплуатации автомобиля AUDI Q7 – изд. «Золотая серия» 2019 год.
10. Руководство по эксплуатации автомобиля AUDI Q7.
11. Программный продукт: portal.cpn.vwg/elsapro/elsaweb.
12. ГОСТ 33997-2016. Колесные транспортные средства. Требования к безопасности в эксплуатации и методы проверки.
13. ГОСТ 27.002-2015 Надежность в технике. Термины и определения.

ТЕРМИНЫ

1. Неисправное состояние (неисправность) - состояние автомобиля или агрегата автомобиля, при котором он не соответствует хотя бы одному из требований требованиям нормативно-технической и (или) конструкторской (проектной) документации.
2. Повреждение - событие, заключающееся в нарушении исправного состояния конструктивного элемента автомобиля при сохранении работоспособного состояния.
3. Работоспособное состояние - состояние объекта, в котором он способен выполнять требуемые функции.
4. Дефект - это каждое отдельное несоответствие продукции установленным требованиям.
5. Отказ - событие, заключающееся в нарушении работоспособного состояния.
6. Конструктивный отказ – отказ, возникший по причине, связанной с несовершенством или нарушением установленных правил и (или) норм проектирования и конструирования.
7. Производственный отказ – отказ, возникший по причине, связанной с несовершенством или нарушением установленного процесса изготовления или ремонта, выполняемого на ремонтном предприятии.
8. Эксплуатационный отказ - отказ, возникший по причине, связанной с нарушением установленных правил и (или) условий эксплуатации.

ИССЛЕДОВАНИЕ

05.08.2020 года по адресу г. Москва, ... специалистом ООО «ЭКЦ «Автотранспорт» ... был проведён осмотр автомобиля AUDI Q7, идентификационный номер: ... – фото 1 ...

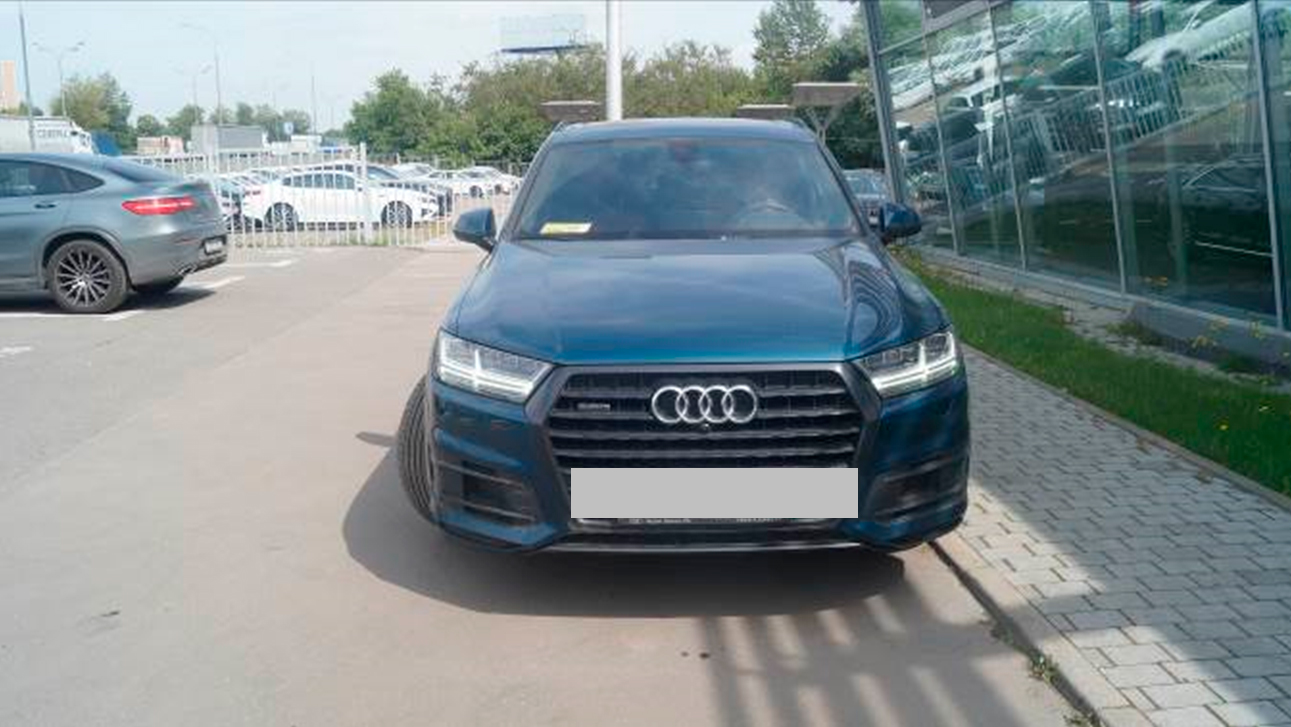

Фото 1. Вид автомобиля спереди

Фото 1. Вид автомобиля спереди.

При помощи осциллографа марки «VAS 5051B» и доп. оборудования проведена проверка CAN шин – комбинации приборов, блока управления двигателя и комфорта - фото 2 - 7.

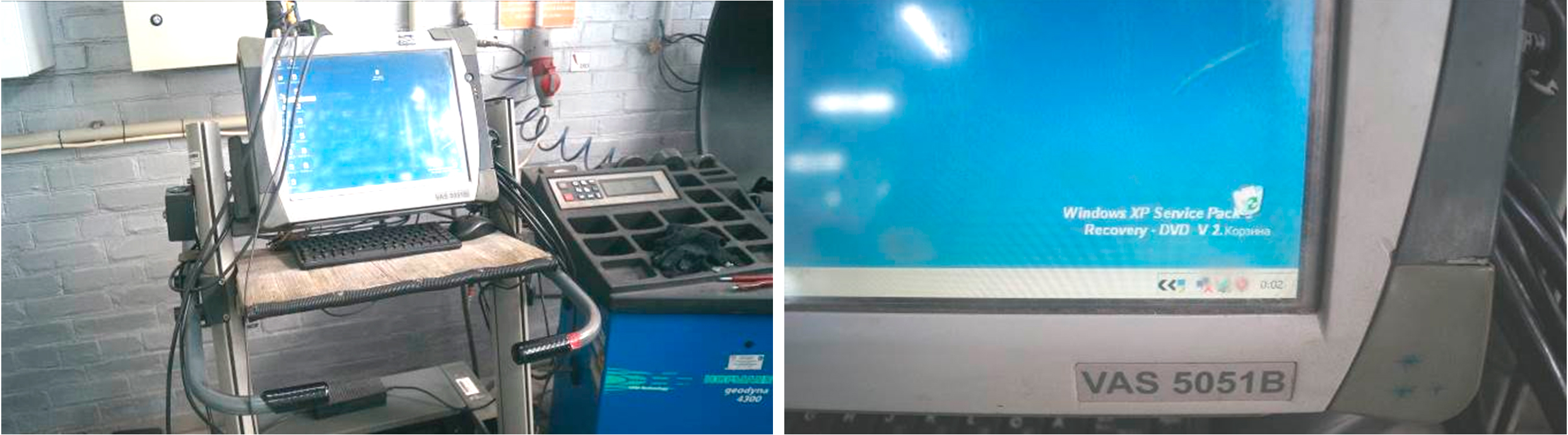

Фото 2, 3. Осциллограф для проверки CAN шин

Фото 2, 3. Осциллограф для проверки CAN шин.

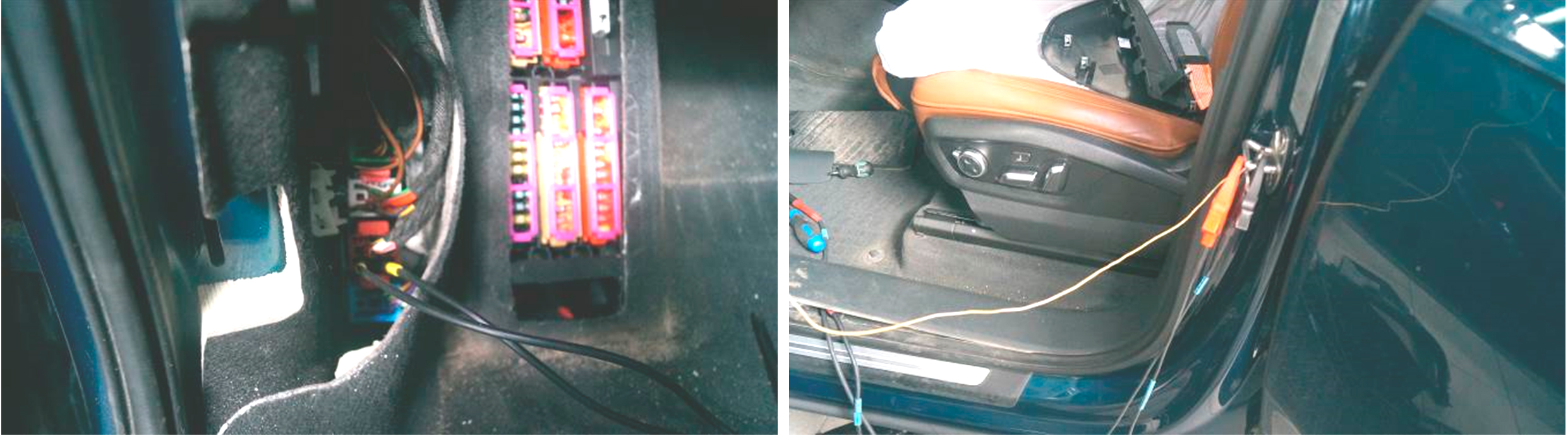

Фото 4, 5. Места подключения оборудования

Фото 4, 5. Места подключения оборудования.

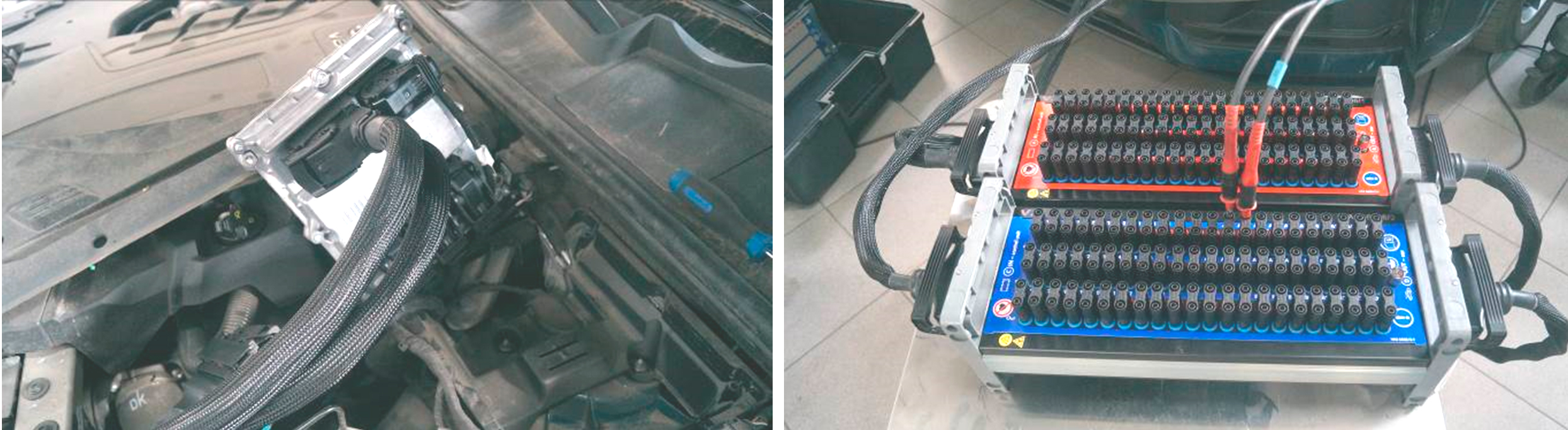

Фото 6, 7. Места подключения оборудования

Фото 6, 7. Места подключения оборудования.

В результате диагностики установлено, что данные CAN шины находятся в исправном состоянии (на проводах витой пары CAN шин «Higt» и «Low» амплитуды симметричны, одинаковы, как в доминантном состоянии (при разном напряжении), так и в рецессивном состоянии (при одинаковом напряжении) – фото 8 - 11.

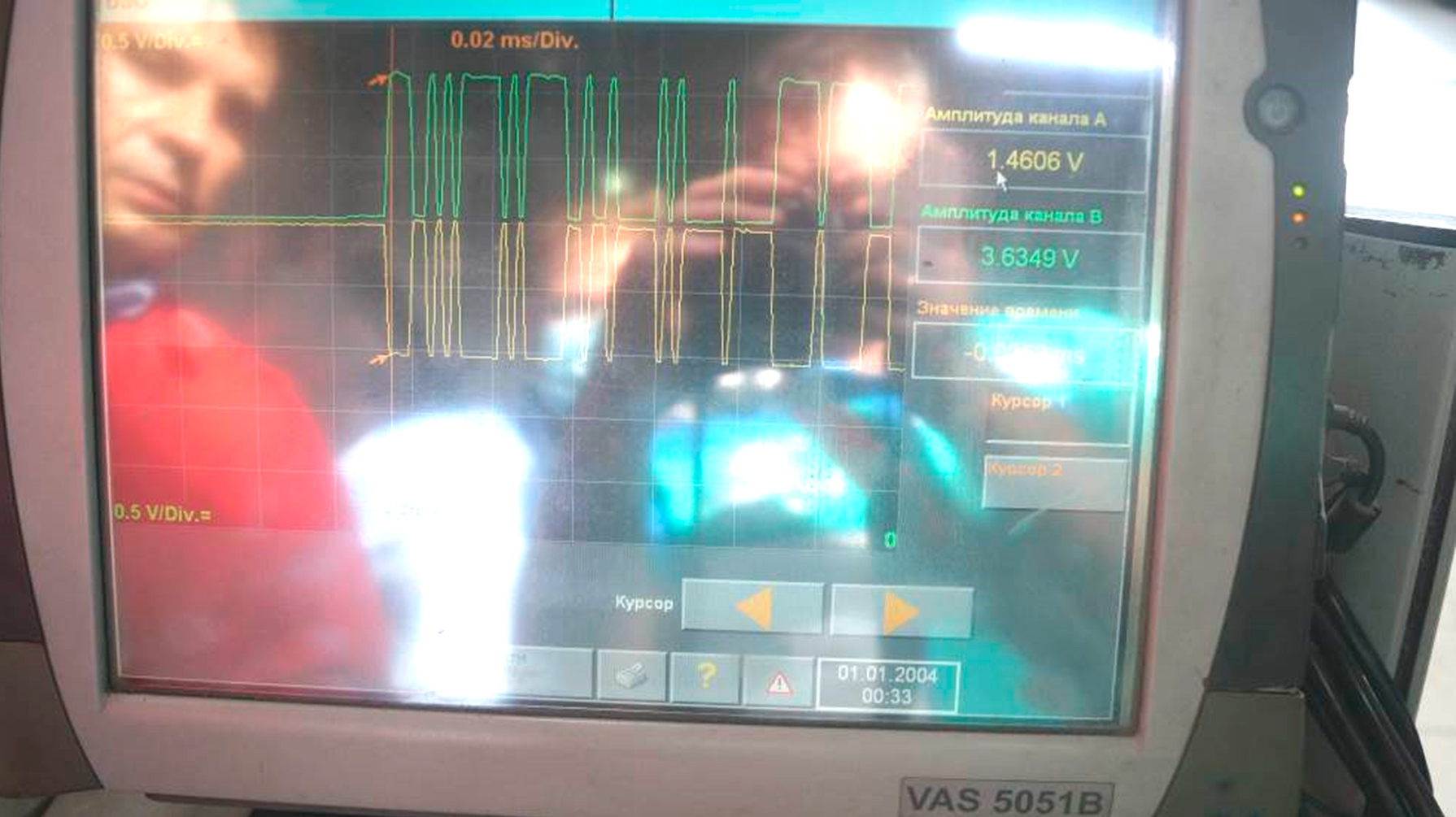

Фото 8. Результаты диагностика CAN шин

Фото 8. Результаты диагностика CAN шин.

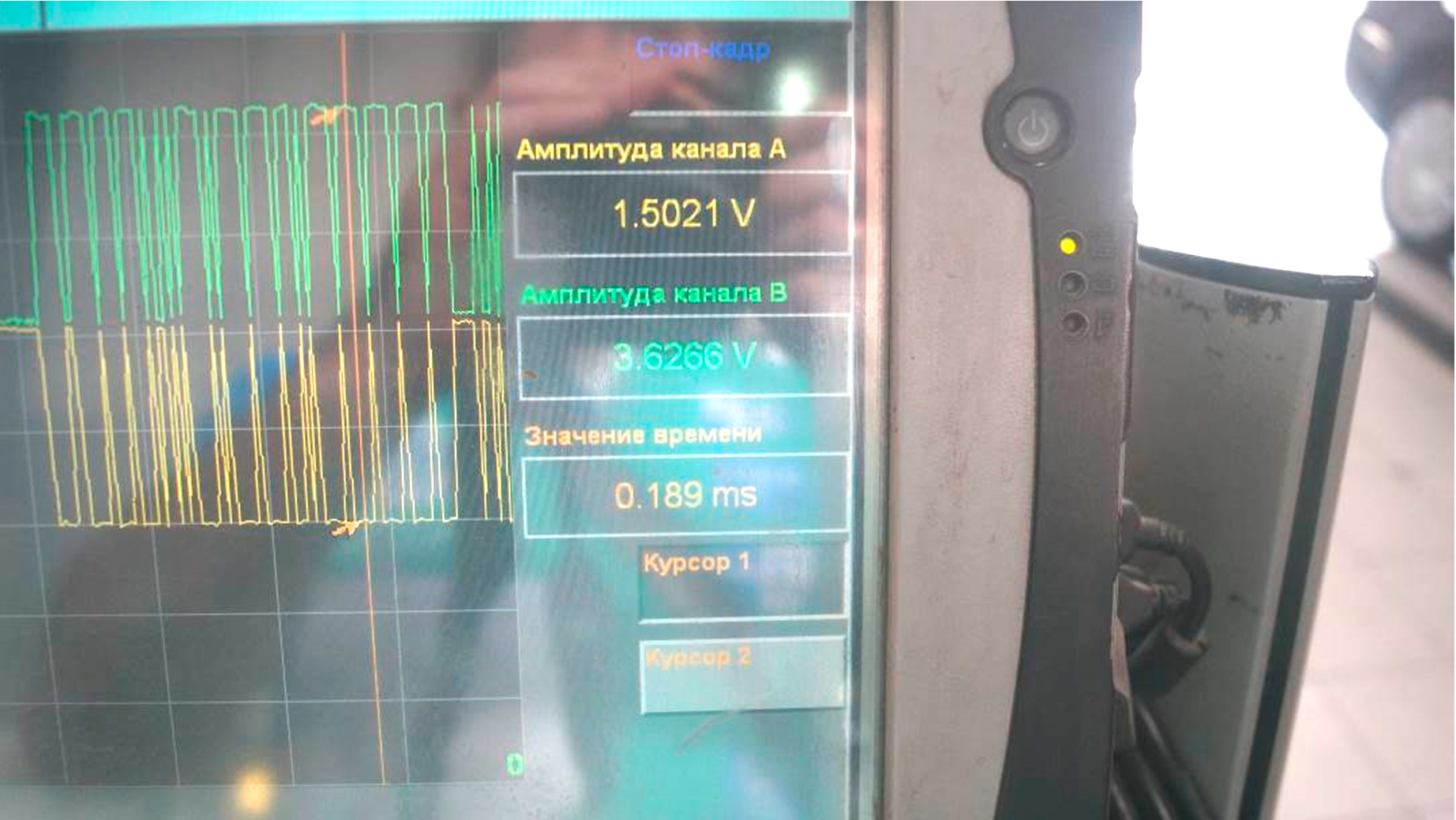

Фото 9. Результаты диагностика CAN шин

Фото 9. Результаты диагностика CAN шин.

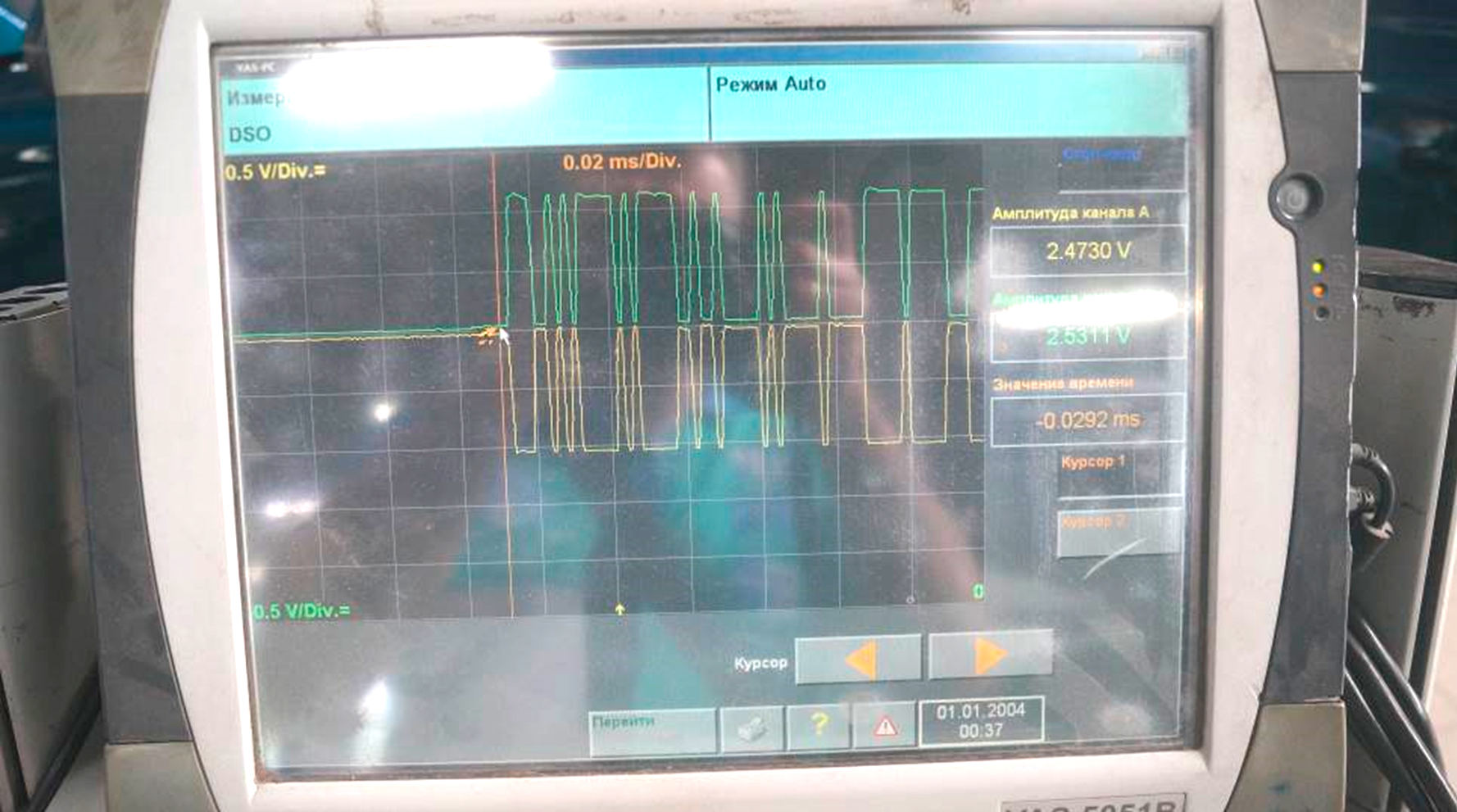

Фото 10. Результаты диагностика CAN шин

Фото 10. Результаты диагностика CAN шин.

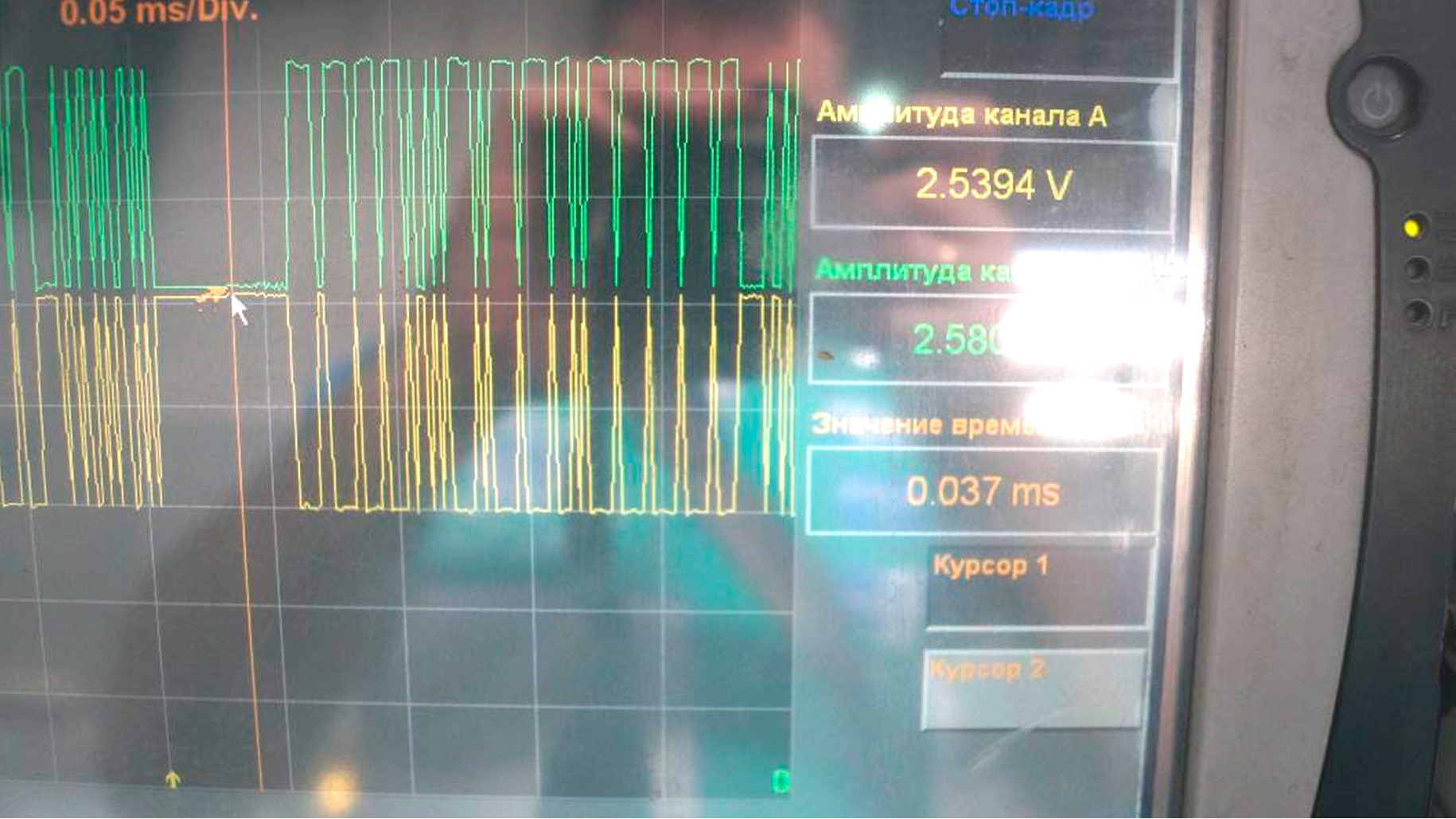

Фото 11. Результаты диагностика CAN шин

Фото 11. Результаты диагностика CAN шин.

ВЫВОДЫ

1. На автомобиле AUDI Q7, VIN: ... неисправности в CAN шинах – комбинации приборов, блока управления двигателя и комфорта, не зафиксированы.

Специалист ... .
