ЗАКЛЮЧЕНИЕ СПЕЦИАЛИСТА
№ ... .
... г. ООО «ЭКЦ «Автотранспорт» и ... заключили договор № ... на проведение автотехнического исследования головки блока цилиндров (ГБЦ) двигателя автомобиля Foton Tunland G7, VIN ... .
На разрешение исследования поставлен вопрос:
1. Имеет ли ГБЦ разгерметизацию полости системы охлаждения и деформацию привалочной плоскости?
Исследование поручено специалисту ... .
ИССЛЕДОВАНИЕ
... года в 11.00 по адресу: г. Москва, ... специалистом ООО «ЭКЦ Автотранспорт» ... в условиях технического центра ... была проведена диагностика и измерение деформации привалочной плоскости головки блока цилиндров двигателя.

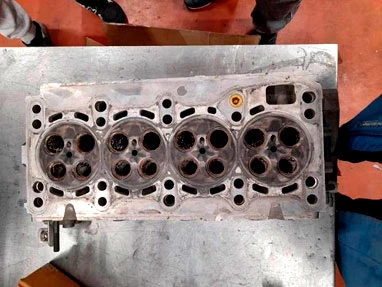

Представленная головка блока цилиндров полностью разобрана – фото 1.

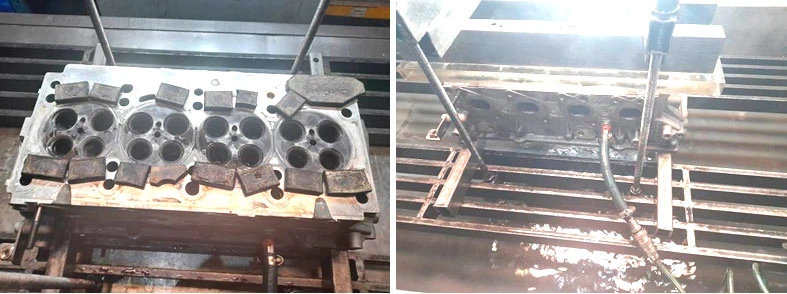

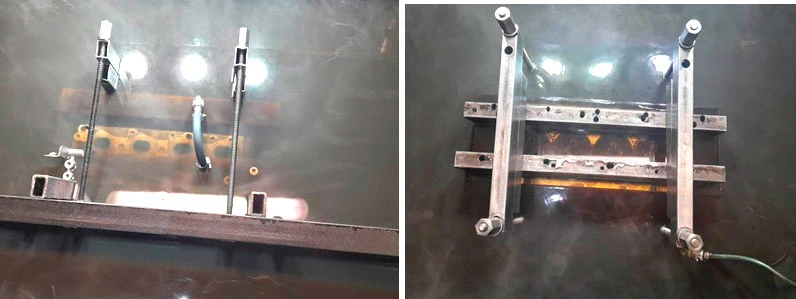

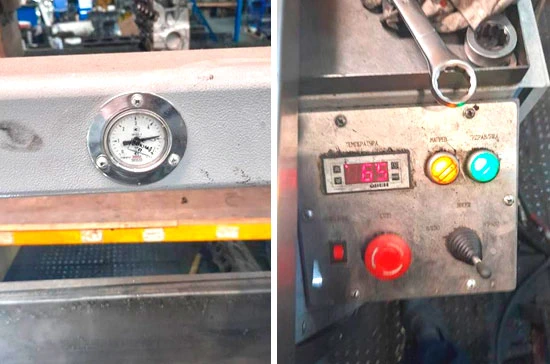

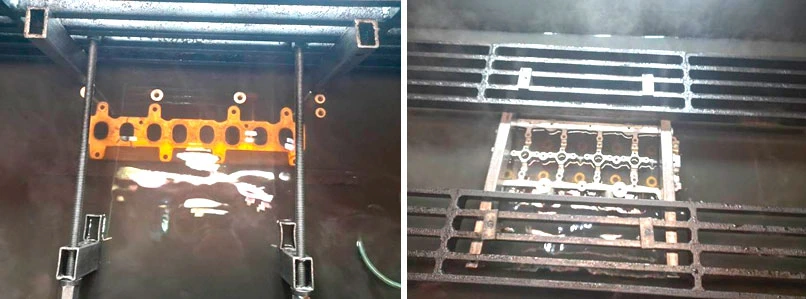

Сотрудниками технического центра ... была проведена опрессовка (тест на утечку) каналов системы охлаждения головки блока цилиндров (на стенде «Механика КО-14»). Головка блока цилиндров была помещена в водную ванну, закрыв предварительно каналы системы охлаждения. При нагреве воды до 65 градусов по Цельсию и подачи воздуха в полость канала системы охлаждения под давлением около 5 Bar, утечки воздуха (появление в воде воздушных пузырей) и падение давления воздуха не зафиксировано – фото 2-9.

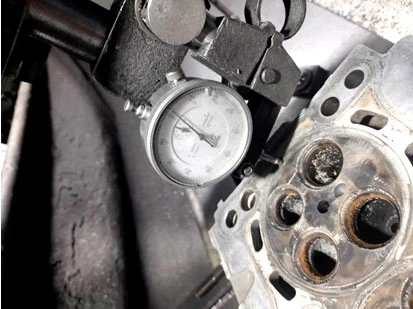

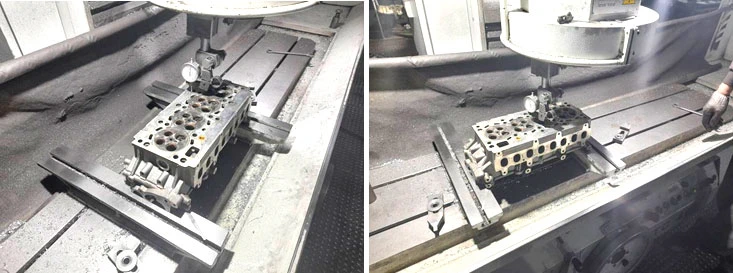

Сотрудниками технического центра ... была проверена величина деформации (в разных плоскостях) привалочной плоскости головки блока цилиндров (на станке марки «Berco») при помощи индикатора. Величина прогиба составила менее 0,1 мм – фото 10-12.

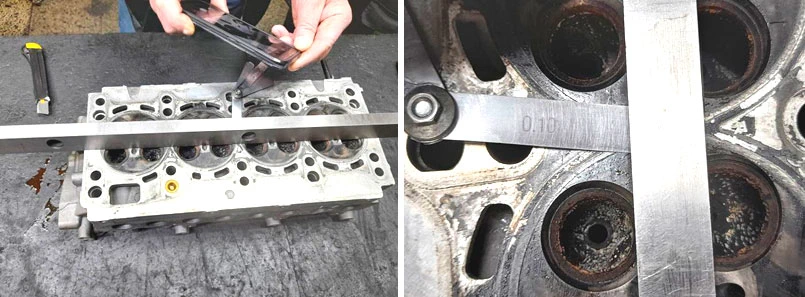

Дополнительно при помощи поверочной линейки проверена деформация привалочной плоскости головки блока цилиндров в 3-х плоскостях. Величина прогиба составила менее 0,1 мм – фото 13,14. Данная величина соответствует допустимым значениям (не более 0,1 мм).
ВЫВОДЫ
Головка блока цилиндров не имеет признаков разгерметизации полости системы охлаждения. Деформация привалочной плоскости менее 0,1 мм (находится в допуске).
Специалист ... .
