ЗАКЛЮЧЕНИЕ СПЕЦИАЛИСТА

№ ... .

... г. ООО «ЭКЦ «Автотранспорт» и ... заключили договор № ... на проведение автотехнического исследования натяжителя ремня генератора марки Ina 534068210.

На разрешение исследования поставлен вопрос:
1. Установить причину люфта ролика натяжителя ремня генератора марки Ina 534068210 (производственный дефект, неправильная установка, ненадлежащая эксплуатация и т.д.)?

Исследование поручено специалисту ... .

ИСХОДНЫЕ ДАННЫЕ

1. Натяжитель ремня марки Ina 534068210.

ИССЛЕДОВАНИЕ

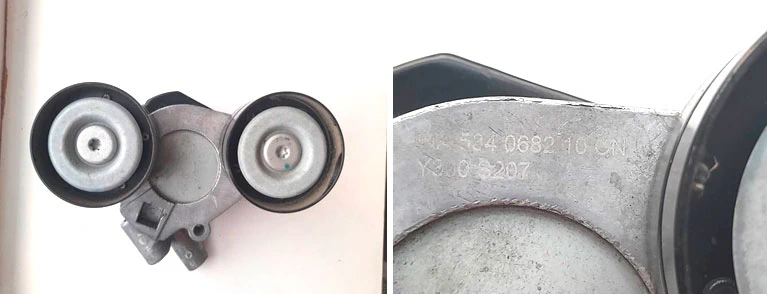

Осмотр и разборка натяжителя ремня генератора марки Ina 534068210 производилась специалистом ООО «ЭКЦ «Автотранспорт» ... – фото 1,2.

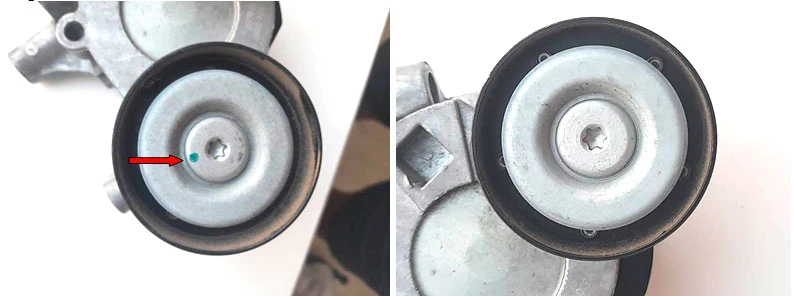

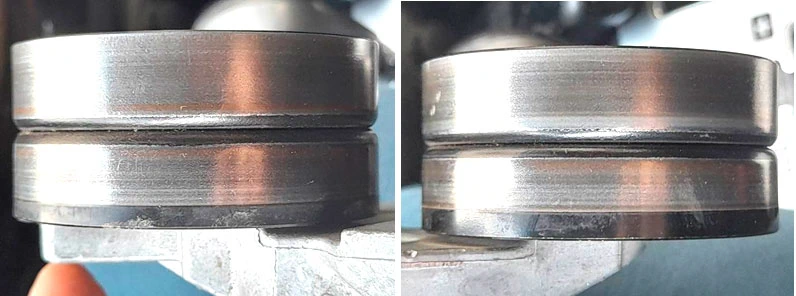

На представленном натяжителе ремня имеются 2-а ролика. На одном из них имеется зелёная метка (краска) в виде точки, а на втором ролике данная метка отсутствует. На внутренней части роликов имеется песок. Механических повреждений и неравномерного износа на рабочей поверхности роликов нет – фото 3-6. На ролике, который без метки, органолептически (при помощи руки) зафиксирован значительный люфт (на втором ролике люфт отсутствует). Натяжитель находится в работоспособном состоянии. Крепёж натяжителя ремня без повреждений.

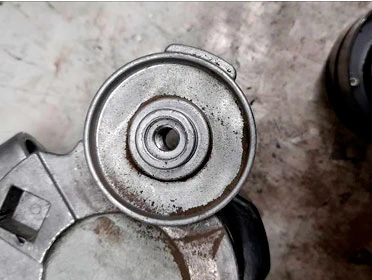

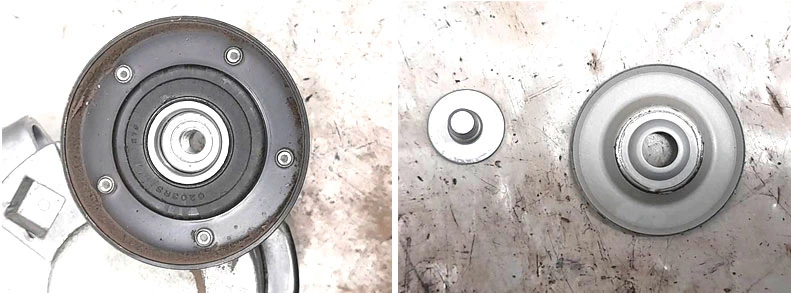

В процессе осмотра, ролик у которого зафиксирован значительный люфт (без зелёной точки), был разобран – фото 7-9.

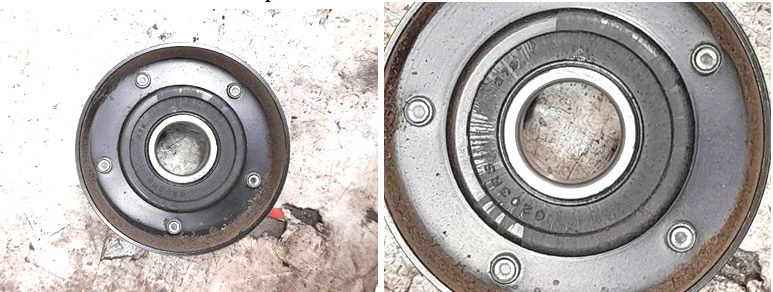

На боковых защитных уплотнителях подшипника ролика зафиксированы наложения грязной смазки (чёрного цвета) – фото 10,11. Поверхность внутреннего кольца подшипника без повреждений и износа.

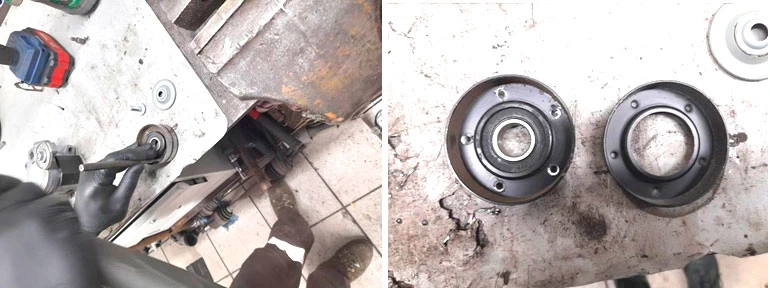

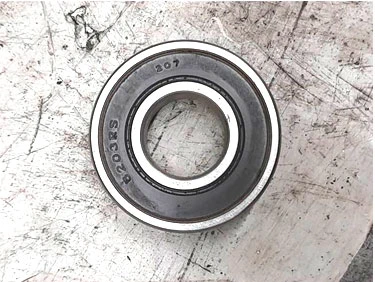

В процессе осмотра (при помощи спец. инструмента) был демонтирован и разобран подшипник – фото 12-14.

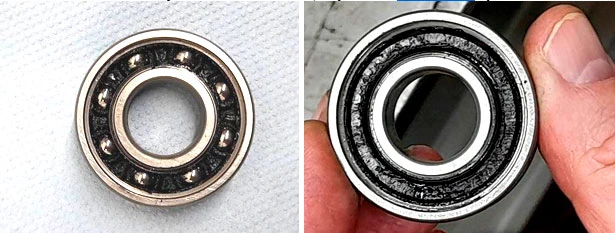

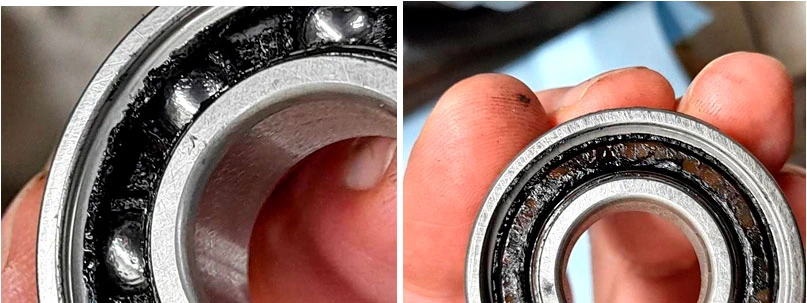

На сепараторе подшипника, а также между внешним и внутренним кольцом зафиксированы наложения грязной смазки (чёрного цвета) - фото 15-18.

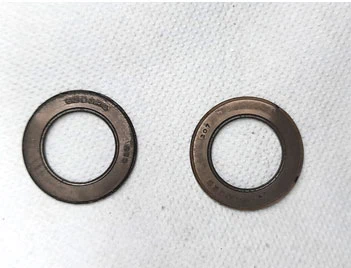

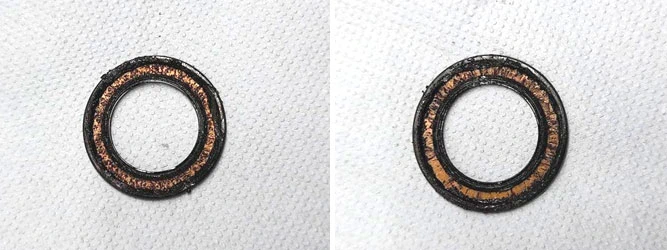

Внутри боковых защитных уплотнителей подшипника имеются наложения грязной смазки (чёрного цвета), на их внешней стороне механических повреждений не зафиксировано – фото 19-22.

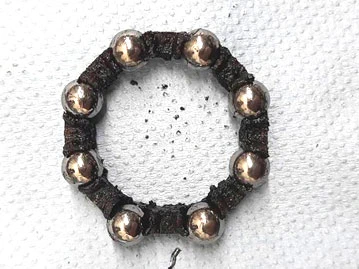

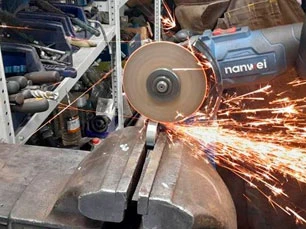

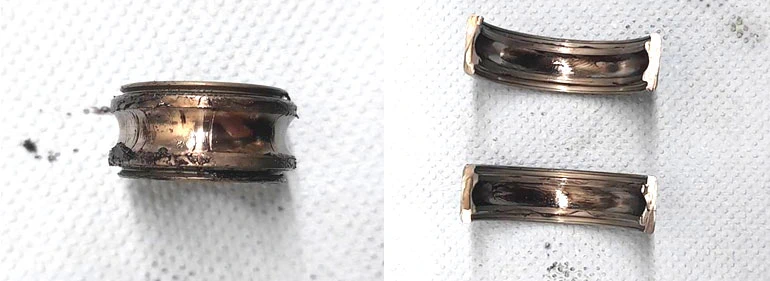

В процессе осмотра подшипник был разрезан (внешнее кольцо) – фото 22. Значительного износа и перегрева его деталей не зафиксировано. На внутренних частях внешнего и внутреннего кольца и на сепараторе зафиксированы наложения грязной смазки (чёрного цвета) – фото 23-25.

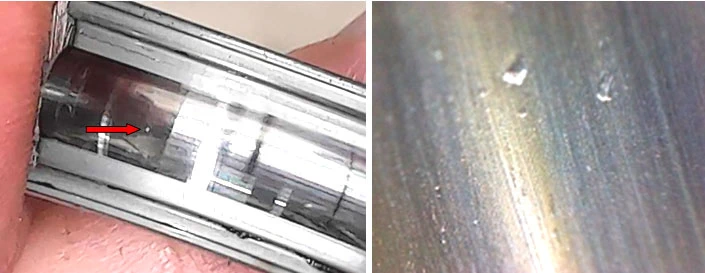

На дорожке качения внешнего кольца зафиксированы (в том числе под микроскопом - увеличение в 20 раз) точечные повреждения в виде замятия и раковин металла, а также кольцевые риски – фото 26, 27.

Учитывая наличие наложений грязной смазки (чёрного цвета) на деталях подшипника и повреждения на дорожке качения подшипника, можно констатировать, что причиной люфта ролика является попадание песка, грязи и пыли внутрь подшипника.

ВЫВОДЫ

Причиной люфта ролика натяжителя ремня генератора марки Ina 534068210 является попадание песка, грязи и пыли внутрь подшипника и повреждение его деталей. Признаков ненадлежащей эксплуатации или установки натяжителя, не зафиксировано. Причина попадания песка, грязи и пыли внутрь подшипника ролика является ненадлежащая герметичность его деталей. Данная причина может быть связана с производственным дефектом (заводской брак) или с некачественным ремонтом натяжителя (например, замена одного ролика).

Специалист ... .
